Электрогенератор трехфазный переменного тока



   Различных модификаций электрогенераторов очень много. Выбрать среди них то, что нам действительно необходимо давольно таки сложно.  Для того чтобы в дальнейшем не сожалеть о приобретении генератора, я рекомендую вам досканально изучить технические характеристики всех видов генераторов. Также здесь следует сказать и о том, что параметров, которыми отличаются друг от друга генераторы переменного тока, очень много.

трёхфазный электрогенератор переменного тока   Одним из главных таких параметров является количество фаз электрогенератора переменного тока. Что касается видов электрических генераторов переменного тока, относительно данного параметра, то их существует всего только две группы - однофазные и трёхфазные генераторы переменного тока

   Отличие между однофазными и трёхфазными электрогенераторами. Однофазные генераторы могут снабжать электричеством только однофазные потребители (чаще всего это 220В). А вот трёхфазные миниэлектростанции предназначены для поддержания работы как однофазных, так и трёхфазных потребителей (это чаще всего 380В). Стоит ли говорить о том, что некоторые покупатели в наши дни отдают свое предпочтение трехфазным генераторам даже в том случае, если у них нет трехфазных потребителей.

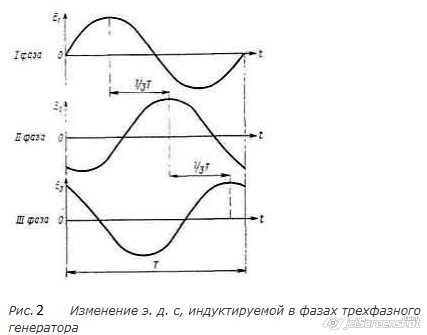

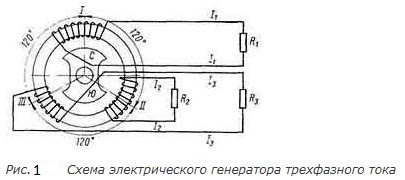

   Рассмотрим устройство трехфазного генератора переменного тока. Трехфазные генераторы имеют три самостоятельные об мотки, расположенные по окружности одна относительно другой под углом 120° (рис. 1). При вращении ротора, являющегося электромагнитом, в обмотках индуктируются переменные э. д. с. (рис. 2), сдвинутые по фазе (во времени) на периода. Каждую из обмоток трехфазного генератора можно рассматривать в качестве однофазного генератора, питающего переменным током свою внешнюю цепь с резисторами Ri—Rs, (см. рис. 1).

трёхфазный электрогенератор

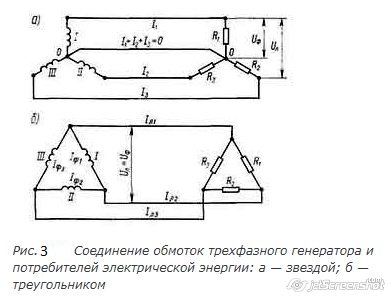

   Обмотка вместе с внешней цепью получила название фазы. Число проводов, соединяющих трехфазный генератор с внешними нагрузками, можно сократить, если три обратных провода от потребителей энергии к генератору заменить одним, как это показано на рис. 3, а. Теперь по общему проводу к генератору будут проходить токи всех трех фаз. Соединение обмоток трехфазного генератора, при котором их концы соединены между собой, принято называть соединением звездой. Три провода, соединяющих начало каждой обмотки генератора с потребителями, называют линейными, именно по ним идет передача электроэнергии. Провод, соединяющий общие концы обмоток генератора и потребителя, называют нулевым. Если нагрузка всех трех фаз полностью одинакова, то суммарный ток в нулевом проводе будет равен нулю. В применении этого провода нет необходимости, и, убрав его, получим соединение фаз звездой без нулевого провода. В отсутствии тока в нулевом проводе легко убедиться, сложив алгебраические значения трех синусоидальных токов, сдвинутых по фазе на 120 электрических градусов. Это можно сделать и с помощью рис. 2, если представить, что на нем изображены кривые изменения тока в фазах генератора. Нулевой провод будет пропускать ток при неравномерной нагрузке фаз.

индукция электрогенераторасоединение обмоток электрогенератора
