Как выбрать автомат по мощности нагрузки

Неправильный автомат — это либо ложные отключения, либо перегрев кабеля. Разберём, как выбрать автомат по мощности нагрузки и сечению провода: расчёт тока, согласование с кабелем, характеристика срабатывания и типичные ошибки. Материал для домашнего электромонтажа; при сомнениях — проект и электрик с допуском.

Важно: работы в щите опасны. Перед заменой модулей отключайте ввод, проверяйте отсутствие напряжения. Статья объясняет логику выбора, а не заменяет нормы и расчёт сети.

Зачем автомату связь с мощностью

Автоматический выключатель защищает проводку от сверхтоков — перегрузки и короткого замыкания. Защита самого электроприбора зависит от его конструкции и предусмотренных производителем защитных устройств.

Номинальный ток автомата (6, 10, 16, 25 А…) не является точным порогом мгновенного отключения. При перегрузке время срабатывания зависит от величины тока и времятоковой характеристики аппарата. Мощность приборов (Вт) связана с током через напряжение сети.

Для грубой оценки тока однофазной активной нагрузки в сети 230 В можно использовать I (А) ≈ P (Вт) / 230. Фактическое напряжение сети может отличаться. Для двигателей и другой нагрузки с коэффициентом мощности расчёт сложнее и должен учитывать характеристики оборудования.

Автомат выбирают так, чтобы он был согласован с расчётным током нагрузки, сечением и условиями прокладки кабеля.

Как перевести мощность в ток

1. Сложите мощности приборов на одной линии (или возьмите мощность одного мощного устройства).
2. Для активной однофазной нагрузки разделите сумму на 230 — получите расчётный ток.
3. Определите расчётный ток линии с учётом реального режима работы нагрузки. Не добавляйте произвольный процент «запаса» к номиналу автомата: защита должна быть согласована с нагрузкой и допустимым током кабеля.
4. Сверьте результат с допустимым током проводника с учётом марки кабеля, способа прокладки, температуры и других условий.

Базовое упрощённое условие выбора:

I_расч ≤ I_ном автомата ≤ I_доп кабеля

Это не полный инженерный расчёт: дополнительно учитывают характеристику аппарата, ожидаемый ток короткого замыкания, отключающую способность и другие параметры.

Примеры для активной нагрузки (округлённо, 230 В):

• 1000 Вт → около 4,3 А. Конкретный номинал автомата выбирают с учётом назначения линии, расчётной нагрузки и допустимого тока кабеля.
• 2000 Вт → около 8,7 А.
• 3500 Вт → около 15 А. Например, для типовой бытовой линии с медным кабелем 2,5 мм² часто применяют автомат 16 А, но окончательный выбор зависит от марки кабеля, количества нагруженных жил, способа прокладки и других условий.
• 7000 Вт → около 30 А → нужна отдельная линия и кабель соответствующего сечения, а не подключение к общей розеточной группе.

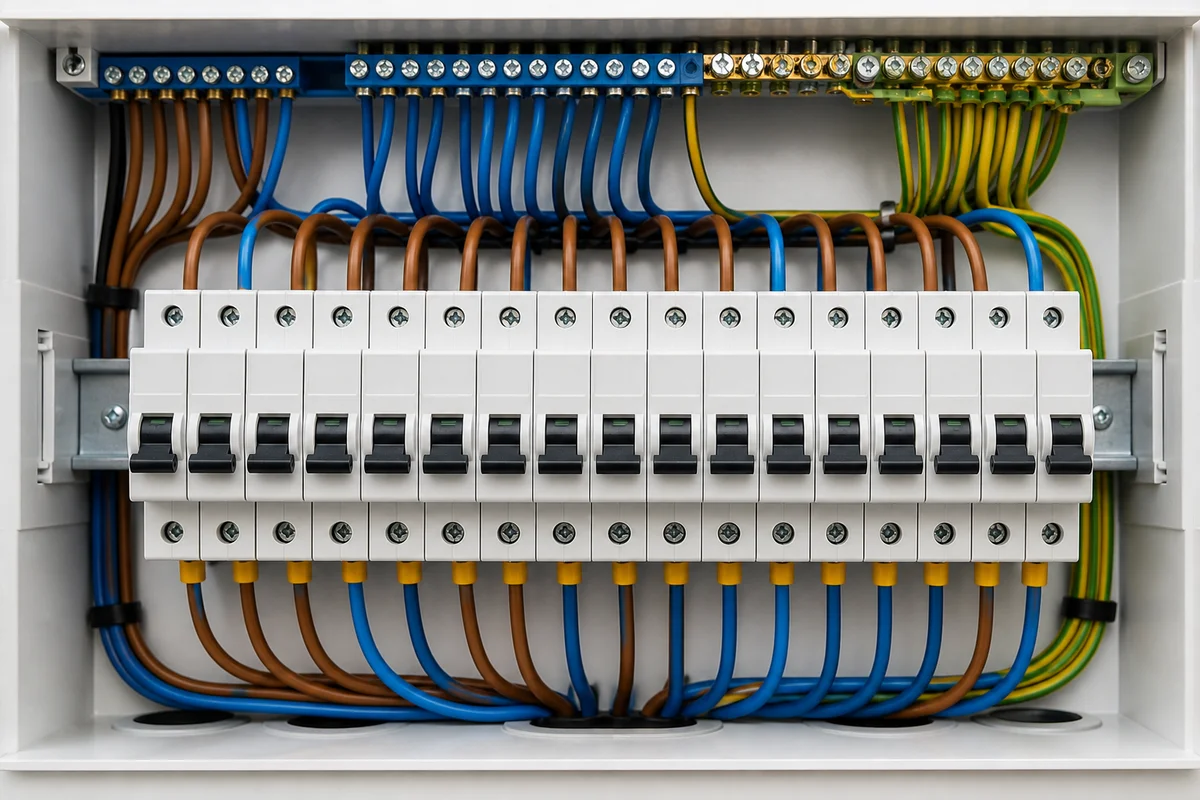

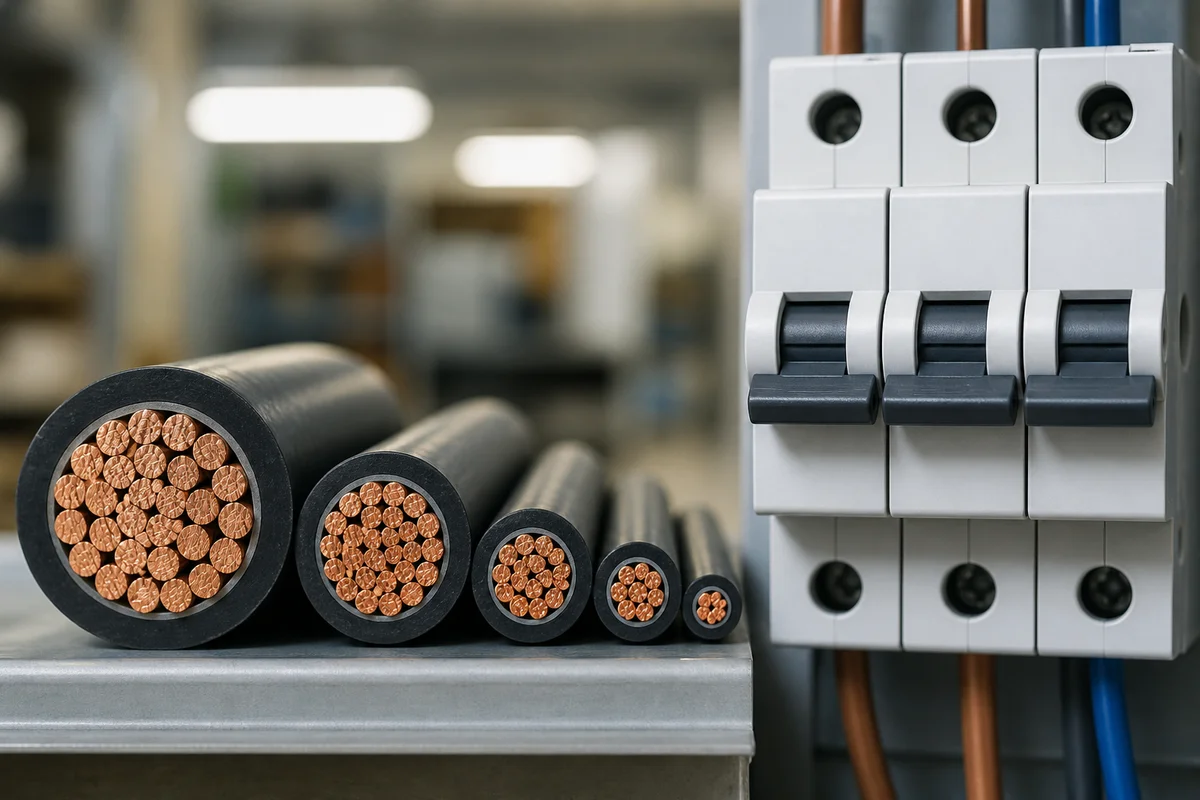

Сечение кабеля важнее «желания поставить 25 А»

Допустимый длительный ток проводника определяется не только сечением, но и маркой кабеля, числом нагруженных жил, способом прокладки, температурой окружающей среды и групповой прокладкой. Ниже — распространённые решения для бытовой проводки, а не универсальная таблица соответствия сечения и автомата:

• освещение, кабель 1,5 мм² — часто автомат 10 А; 16 А допустим только при корректном расчёте допустимого тока линии;
• розеточные группы, 2,5 мм² — часто 16 А;
• мощные стационарные приборы — варочная панель, духовой шкаф, водонагреватель и др.: отдельную линию, сечение кабеля и номинал защиты выбирают по мощности конкретного прибора, способу подключения и условиям прокладки.

Если в стене старая алюминиевая проводка малого сечения, завышенный номинал автомата может не обеспечить требуемую защиту линии от перегрузки. Увеличивать номинал без проверки сечения, материала и состояния проводки нельзя.

Характеристика срабатывания: B, C, D

Кроме номинала на автомате есть буква — характеристика электромагнитного расцепителя. B, C и D отличаются диапазоном мгновенного срабатывания электромагнитного расцепителя. Выбор зависит не только от типа нагрузки, но и от пусковых токов и ожидаемого тока короткого замыкания в точке установки.

• B — более низкий порог мгновенного срабатывания;
• C — более распространённая характеристика для бытовых линий с техникой, имеющей пусковые токи;
• D — для нагрузок с высокими пусковыми токами; в квартире применяется редко и только при обосновании, в том числе с проверкой тока КЗ.

Характеристику нельзя выбирать только по типу прибора: необходимо также обеспечить надёжное отключение при коротком замыкании. Если требуется селективность между групповыми и вводным аппаратами, её проверяют по характеристикам и данным производителя; одной разницы номиналов может быть недостаточно.

Отключающая способность и параметры корпуса

Кроме номинального тока и характеристики B/C/D учитывают номинальную отключающую способность — максимальный ток короткого замыкания, который автомат способен безопасно отключить. На корпусе встречаются значения вроде 4500, 6000 или 10 000 А. Она должна соответствовать параметрам сети в месте установки.

УЗО и дифавтомат: не путать с «мощностью»

УЗО реагирует на дифференциальный ток (ток утечки), например при повреждении изоляции или прохождении тока через человека на землю. Обычное УЗО без встроенной защиты от сверхтока должно быть защищено автоматическим выключателем в соответствии со схемой и характеристиками аппаратов. Дифавтомат совмещает обе функции.

Не путайте ток утечки, например 30 мА, с номинальным током УЗО — например 25, 40 или 63 А. Мощность нагрузки влияет на номинал автомата по току, а не на чувствительность УЗО по утечке.

Практический алгоритм покупки

1. Определите, что питает линия: свет, розетки комнаты, кухня, один прибор.
2. Уточните сечение и материал проводников по проекту, маркировке кабеля или надёжному осмотру специалистом. Не повышайте номинал автомата, если параметры скрытой проводки неизвестны.
3. Посчитайте расчётный ток по мощности и сравните с допустимым для кабеля с учётом условий прокладки.
4. Выберите номинал, который достаточен для расчётной нагрузки, но не превышает значение, допустимое для защищаемой линии.
5. Выберите характеристику B или C с учётом нагрузки и ожидаемого тока КЗ.
6. Проверьте отключающую способность автомата для вашей сети.

Типичные ошибки

• ставить 25 А на кабель 1,5–2,5 мм² «чтобы не выбивало»;
• считать только мощность приборов и игнорировать сечение и способ прокладки;
• подключать несколько мощных кухонных приборов к одной линии, если их суммарная расчётная нагрузка превышает возможности проводки и защиты;
• менять только автомат, не устраняя причину частых отключений;
• путать номинал автомата с током утечки УЗО.

Когда «выбивает» — не значит «нужен автомат помощнее»

Частые срабатывания — сигнал проверить: не включены ли одновременно несколько мощных приборов на одной групповой линии (например, чайник, стиральная машина и микроволновка); нет ли повреждения изоляции. Нагрев клемм и запах перегретой изоляции требуют отдельной проверки соединений: автоматический выключатель не всегда способен обнаружить плохой контакт.

Повышение номинала автомата без проверки допустимого тока линии может нарушить защиту проводки от перегрузки. Правильнее разгрузить линию или проложить отдельную.

Краткий чек-лист

• расчётный ток нагрузки определён;
• номинал согласован с допустимым током кабеля и условиями прокладки;
• характеристика B/C/D подобрана с учётом нагрузки и тока КЗ;
• отключающая способность соответствует сети;
• для приборов, которым по мощности или требованиям производителя требуется отдельная линия, она предусмотрена.

Итого: как выбрать автомат по мощности — определить расчётный ток нагрузки с обязательной проверкой допустимого тока кабеля, характеристики срабатывания и параметров короткого замыкания. Так линия работает стабильно, а проводка остаётся под защитой, а не под произвольно завышенным номиналом.
