Подключение индукционной варочной панели к электросети

Индукционная варочная панель удобна, быстро греет и экономичнее многих «блинных» плит. Но подключение у неё требовательнее обычной розетки для чайника: нужны отдельная линия, правильное сечение кабеля, надёжные клеммы и автомат нужного номинала. Ниже — как выполнить подключение индукционной варочной панели к электросети квартиры или дома безопасно и без типичных ошибок.

Предупреждение: работы под напряжением опасны для жизни. Если сомневаетесь — вызывайте электрика с допуском. Самостоятельный монтаж имеет смысл только при уверенных навыках и отключённом вводе.

Что посмотреть в паспорте панели

До покупки кабеля и автомата откройте инструкцию и табличку на корпусе. Нужны:

• номинальная мощность (кВт) и ток;
• схема подключения: 1 фаза или 3 фазы;
• тип клеммной колодки и рекомендованное сечение;
• требования к заземлению;
• допустима ли вилка или только постоянное соединение.

Для большинства домашних панелей в РФ встречается однофазное подключение 220–230 В. Трёхфазный вариант чаще в частных домах с соответствующей сетью.

Отдельная линия — обязательное условие

Варочную нельзя «врезать» в общую розеточную группу кухни через тройник. Нужна выделенная линия от квартирного щита:

• кабель с жилой достаточного сечения;
• свой автоматический выключатель;
• для многих кухонь — УЗО/дифавтомат на эту линию (по проекту и влажности зоны).

Так вы не перегрузите соседние автоматы и снизите риск нагрева скруток в распредкоробках.

Как подобрать кабель и автомат

Ориентир зависит от мощности. Примеры (уточняйте расчётом и паспортом):

• до ~3,5–4 кВт — часто кабель 2,5 мм² и автомат 16–20 А;
• около 5–7 кВт — обычно 4 мм² и автомат 25–32 А;
• выше — смотрите паспорт, иногда 6 мм² и соответствующий автомат.

Для стационарного подключения берут кабель типа ВВГнг-LS (или аналог по проекту) с жилами: фаза, ноль, PE. Гибкий многожильный провод с наконечниками удобен на коротком участке к колодке, но маршрут в стене лучше делать моножилой по нормам объекта.

Не занижайте сечение «чтобы дешевле»: тонкий кабель греется, изоляция стареет быстрее, риск аварии выше.

Розетка или клеммная колодка

Многие производители допускают силовой разъём (специальная розетка на большой ток), но на практике в квартирах часто делают постоянное соединение в распаячной/установочной коробке или напрямую в клеммы панели при доступе снизу.

Плюсы розетки: панель можно снять для сервиса. Минусы: нужен качественный разъём на нужный ток, нельзя использовать бытовые «китайские» колодки. Плюсы жёсткого подключения: меньше переходных сопротивлений. Минус: для демонтажа придётся обесточивать и отсоединять клеммы.

Пошаговое подключение (однофазный вариант)

1. Отключите вводной автомат квартиры, проверьте отсутствие напряжения индикатором/мультиметром.
2. Проложите кабель от щита до места установки панели (штроба, короб, закладная).
3. Установите в щите автомат (и УЗО/дифавтомат при необходимости), подпишите линию.
4. Подготовьте концы: зачистка, наконечники НШВИ для многожилы, надежная затяжка.

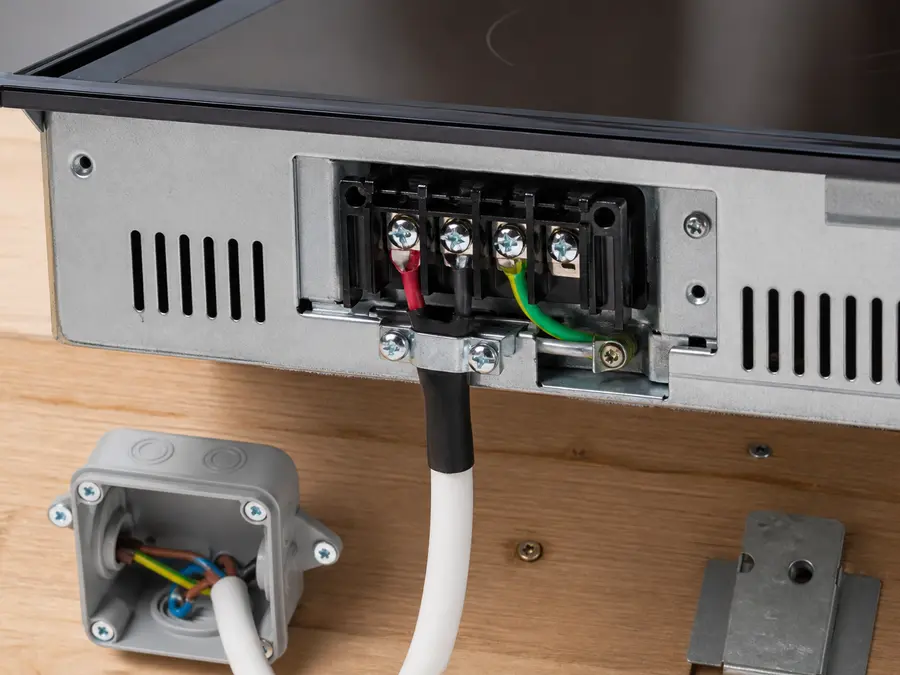

5. Подключите в клеммах панели: L (фаза), N (ноль), PE (земля) строго по схеме в крышке.
6. Иногда в колодке есть перемычки для выбора 1/2/3 фазы — ставьте как в инструкции для вашей сети.
7. Уложите кабель без натяжения, зафиксируйте, соберите корпус.
8. Подайте напряжение, проверьте работу конфорок на небольшой мощности, убедитесь в отсутствии нагрева клемм после 10–15 минут теста.

Заземление и безопасность

Индукционная панель обязательно подключается к PE. Без защитного проводника корпус при повреждении изоляции может оказаться под опасным потенциалом. Не используйте «зануление на трубу» и самодельные схемы.

Если в доме старая проводка без PE, сначала решается вопрос модернизации ввода/щита, и только потом — установка мощной техники.

Частые ошибки при подключении варочной

• питание от обычной розетки 16 А через удлинитель;
• перепутанные N и PE;
• слабая затяжка винтов клемм — нагрев и запах пластика;
• неверные перемычки фазности в колодке;
• кабель меньшего сечения, чем требует мощность;
• общий автомат «на всю кухню» без выделенной линии;
• игнорирование вентиляции ниши и зазоров по инструкции (панель должна охлаждаться).

Нюансы для новостроек и вторички

В новостройках часто уже есть закладная под варочную — проверьте сечение и автомат до покупки панели «помощнее». На вторичке после ремонта кухни иногда оставляют розетку 16 А «на будущее»: для современной индукционной панели этого может не хватить.

Если планируете духовку + варочную, считайте суммарную нагрузку. Иногда выгоднее две линии, чем одна «на пределе».

Когда точно нужен специалист

• трёхфазное подключение и нестандартная схема;
• нет PE в квартире;
• щит старый, алюминиевая проводка, подгоревшие контакты;
• нужно согласование изменений с управляющей компанией/проектом;
• после пробного включения выбивает УЗО или греется кабель.

Краткий чек-лист

• паспорт панели изучен;
• выделена отдельная линия;
• сечение кабеля и номинал автомата согласованы с мощностью;
• PE подключен;
• клеммы затянуты, маркировка соблюдена;
• тест на нагрев соединений пройден.

Грамотное подключение индукционной варочной панели — залог долгой службы техники и безопасности кухни. Лучше один раз сделать линию «как надо», чем тушить последствия перегруженной розетки. Если статья помогла разобраться в терминах — используйте её как ТЗ для электрика: так проще контролировать смету и результат.
