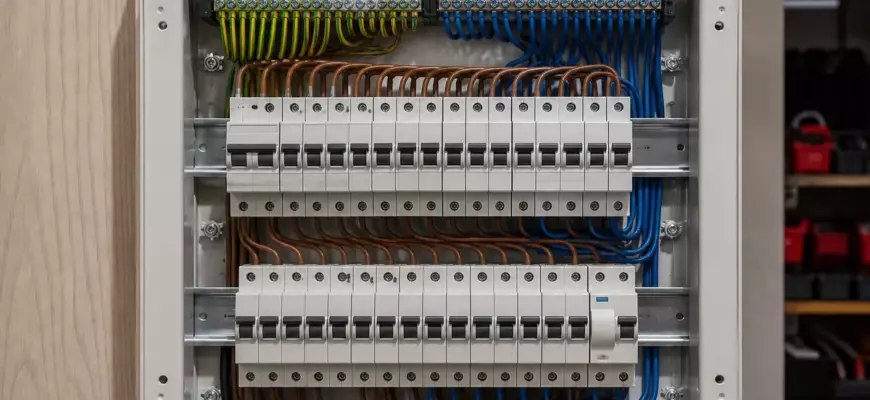

Как собрать квартирный электрощит: схема, автоматы, шины N и PE

Квартирный электрощит — это «мозг» домашней сети: сюда приходит ввод, здесь стоят автоматы и УЗО, отсюда расходятся линии на розетки, свет, кухню и санузел. Правильная схема квартирного щита экономит нервы при аварии, снижает риск пожара и упрощает расширение сети. Ниже — практический разбор: как собрать щит аккуратно, какие модули поставить, зачем нужны шина PE и N-шина, и как продумать селективность автоматов.

Важно: работы с напряжением опасны. Если нет допуска и опыта — вызывайте электрика. Статья поможет понять логику сборки и проверить, что сделано правильно.

Что должно быть в современном квартирном щите

Минимальный набор для квартиры с нормальной нагрузкой обычно включает:

• вводной автомат (или рубильник + автомат);
• счётчик (если щит учёта совмещён с квартирным);
• УЗО / дифавтоматы на группы;
• автоматические выключатели линий;
• нулевую рабочую шину (N);
• защитную шину заземления (PE);
• при необходимости — реле напряжения, контактор, модульные розетки для обслуживания.

В старых домах иногда нет полноценного PE. Тогда задачу решают по проекту и нормам конкретного дома — «самодельное заземление на батарею» недопустимо.

Схема квартирного щита: от ввода к группам

Логика простой и понятной схемы такая:

1. Фаза и ноль (и PE, если есть) приходят на ввод.
2. После вводного автомата — распределение по группам.
3. На «мокрые» зоны и мощные потребители ставят защиту от утечки (УЗО или дифавтомат).
4. Каждая линия защищается автоматом по току короткого замыкания и перегрузки.

Удобно делить щит на зоны: свет / розетки комнаты / кухня / санузел / стиральная / варочная / кондиционер. Так при срабатывании одного автомата не гаснет вся квартира.

Как выбирать автоматы и УЗО

Сечение кабеля и номинал автомата должны соответствовать друг другу. Типовые ориентиры (уточняйте по проекту и ПУЭ):

• освещение 1,5 мм² — автомат 10 А (иногда 16 А при корректном расчёте);
• розетки 2,5 мм² — обычно 16 А;
• мощная техника (варочная, духовка) — отдельная линия и номинал по паспорту.

Характеристика срабатывания для квартир чаще «B» или «C». «C» лучше переносит пусковые токи части техники, но селективность со вводом нужно проверять.

УЗО выбирают по току утечки: для розеточных групп часто 30 мА, для противопожарной защиты на вводе иногда 100–300 мА (по проекту). Не путайте УЗО и дифавтомат: дифавтомат совмещает функции автомата и УЗО в одном корпусе, УЗО требует отдельного автомата последовательно.

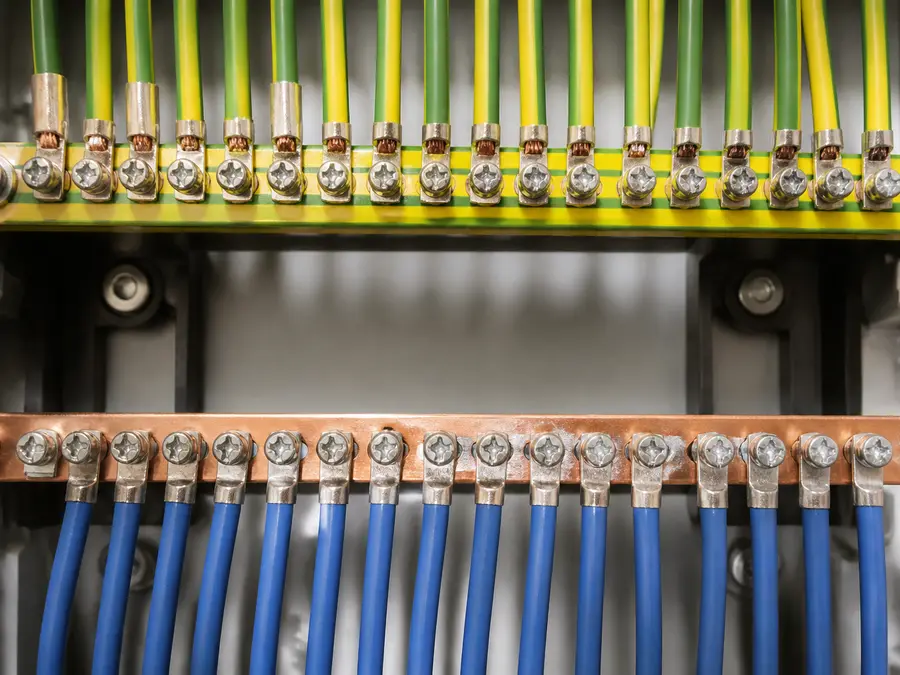

Шина PE и N-шина: почему это критично

N-шина — место соединения рабочих нулей линий. Шина PE — место соединения защитных проводников. Их нельзя «скручивать кучей» на одном болте без нормальной шины: контакт греется, ослабевает, появляется искрение.

Правила, которые спасают от типичных ошибок:

• на один зажим шины — один провод (если конструкция шины не допускает иное);
• цвета: синий — N, жёлто-зелёный — PE, фаза — коричневый/чёрный/серый;
• после УЗО нули групп, защищённых этим УЗО, собирают на отдельной секции/шине, иначе будут ложные срабатывания;
• PE никогда не разрывают автоматом.

Селективность автоматов: чтобы гас не весь дом

Селективность — способность защиты отключать только повреждённый участок. Если при коротком замыкании в розетке выбивает вводной автомат вместе с групповым, селективности нет.

Практические приёмы:

• номинал ввода выше номиналов групп (с запасом по проекту);
• согласовать характеристики (B/C) и производителя линейки;
• не ставить «наугад» 40 А на ввод и 25 А на все группы без расчёта;
• для ответственных линий рассмотреть селективные УЗО.

Проверка «на бумаге» перед покупкой модулей дешевле, чем переборка щита после ремонта.

Компоновка и монтаж: порядок работ

1. Выберите корпус по числу модулей с запасом 20–30%.
2. Установите DIN-рейки, шины N и PE, нулевые/заземляющие изоляторы.
3. Расставьте модули по схеме: ввод слева/сверху, далее УЗО и группы.
4. Разведите провода гребенкой или перемычками там, где это допустимо.
5. Подпишите каждый автомат маркером/бирками.
6. Прозвоните цепи до подачи напряжения.
7. Подайте питание, измерьте напряжение, проверьте тест УЗО кнопкой «Т».

Типичные ошибки при сборке щита

• смешение N до и после УЗО;
• отсутствие запаса места в корпусе — потом невозможно добавить линию;
• «скрутки» вместо клемм и шин;
• слабая затяжка винтов — нагрев контактов;
• нет карты щита (схемы) в дверце;
• использование повреждённого или «безымянного» модульного оборудования сомнительного качества.

Безопасность и обслуживание

Раз в год полезно обесточить щит и подтянуть соединения (если конструкция и доступ позволяют, и вы понимаете, что делаете). Следите за запахом гари, потемнением клемм, гудением контакторов. Любой нагрев корпуса — повод к диагностике.

Для квартиры с детьми и частыми командировками удобно повесить на внутреннюю сторону дверцы простую схему: «что за что отвечает». Это ускоряет поиск неисправности ночью.

Краткий чек-лист перед сдачей щита

• есть понятная схема квартирного щита;
• шина PE и N-шина смонтированы правильно;
• группы подписаны;
• УЗО/дифавтоматы проходят тест;
• селективность автоматов хотя бы на уровне здравого распределения номиналов;
• дверь щита закрывается без пережатия проводов.

Собранный аккуратно квартирный электрощит — это не «красота ради фото», а безопасность и удобство на годы. Если планируете ремонт «с нуля», заложите щит и кабельные линии заранее: переделывать штробы дороже, чем сразу сделать правильную схему.
