Розетка с заземляющим контактом — норма для современной квартиры: стиральная машина, компьютер, бойлер и приборы с заземлённой вилкой требуют правильного PE. Ниже — подключение розетки с заземлением: цвета жил, схема клемм, установка в подрозетник, проверка и типичные ошибки. Работайте только при обесточенной линии.
Важно: если в линии отсутствует отдельный PE-проводник и система электроснабжения не предусматривает его корректное подключение, самодельные скрутки на батарею и трубы недопустимы. Тогда нужна модернизация ввода и щита по проекту, а не имитация защиты в одной розетке.
Что означает «с заземлением»
В евророзетке кроме фазы (L) и рабочего нуля (N) есть защитный проводник PE — он соединяется с металлическими пружинами по бокам розетки. При повреждении изоляции защитный проводник PE обеспечивает путь тока повреждения, благодаря чему предусмотренное схемой защитное устройство должно автоматически отключить питание в установленное время.
- L — фаза (коричневый, чёрный или серый по современной маркировке);
- N — рабочий ноль (синий);
- PE — защитный (жёлто-зелёный).
Путать N и PE нельзя. Соединение PE с N в розетке без нормальной схемы щита — опасная самодеятельность, особенно при обрыве нуля.
Подготовка: инструмент и безопасность
- Отключите автомат линии. Если нельзя однозначно определить автомат нужной линии или схему проводки, не выполняйте подключение самостоятельно.
- После отключения линии проверьте отсутствие напряжения подходящим двухполюсным указателем напряжения или измерительным прибором, предназначенным для этой проверки. Полезно проверить прибор до и после измерения на заведомо находящемся под напряжением участке.
- Подготовьте: отвертки, стриппер, указатель или мультиметр, уровень для рамки, розетку с заземляющим контактом.
- Осмотрите подрозетник: он должен сидеть ровно, без трещин, с местом для жил. Если проводники или изоляция имеют следы перегрева, потемнение или оплавление, не ограничивайтесь заменой розетки — нужно найти причину нагрева.
Если из стены выходят только две жилы — это линия без PE. Ставить розетку с заземляющим контактом и оставлять клемму PE пустой бессмысленно: вилка будет вставляться, защиты не будет. Используйте розетку без защитного контакта, соответствующую существующей двухпроводной линии, и планируйте модернизацию. Если требуется переход на трёхпроводную линию, её прокладывают от точки, где предусмотрены отдельные N и PE и выполнена корректная система защитного заземления.

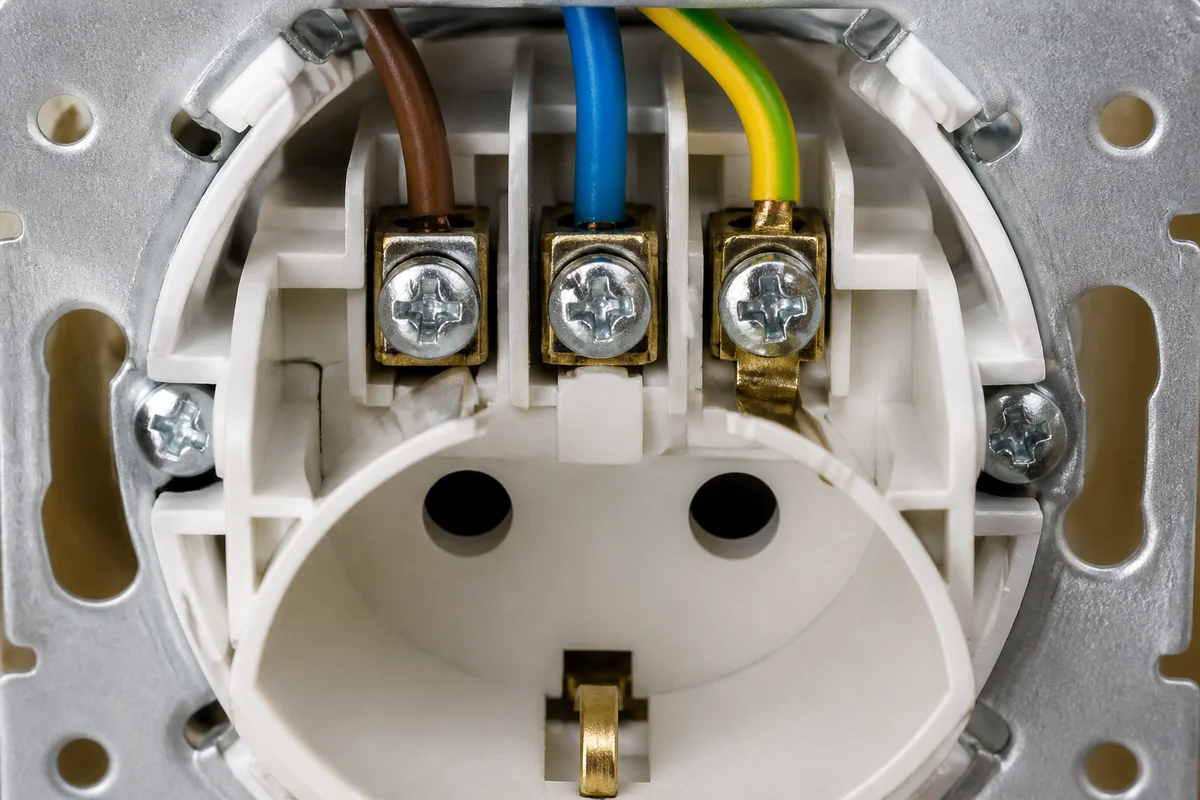

Схема подключения по клеммам
- Зачистите жилу на длину, указанную производителем механизма.
- Если производитель механизма обозначил клеммы L и N, подключайте проводники по этой маркировке. Для неполяризованных розеточных систем ориентация фазы относительно левого или правого контакта сама по себе не стандартизирует положение фазы на вилке.
- Жёлто-зелёный проводник — на клемму заземления (обычно отмечена значком «земля»).
- Затяните винтовые клеммы с усилием, предусмотренным производителем; недостаточная и чрезмерная затяжка нежелательны.

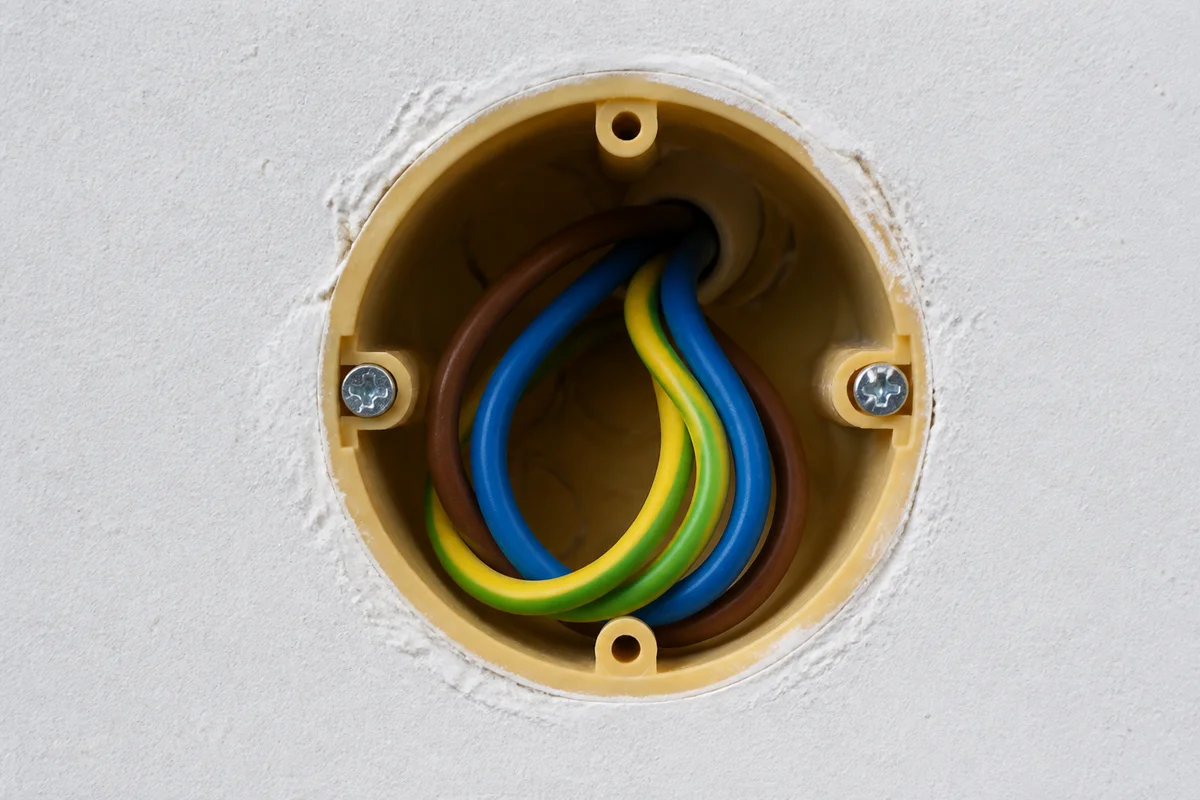

- Оставьте необходимый запас проводников и аккуратно уложите их без резких перегибов и натяжения клемм. За пределами клемм не должно выступать оголённого проводника; изоляция не должна зажиматься контактной частью.
- Тип подготовки конца проводника должен соответствовать конструкции клеммы; для гибких многопроволочных жил следуйте требованиям производителя механизма.
Если розетка проходная (шлейфом на следующую), на клеммах можно зажать по два проводника одного назначения — но только если конструкция клеммы это допускает. Соединения PE должны обеспечивать непрерывность защитного проводника; не выполняйте их случайной скруткой. Используйте предусмотренные для этого клеммы или соединительные устройства.
Цвета и старая проводка
В домах советской постройки цвета могут быть любыми. По действующей цветовой маркировке жёлто-зелёный используется для PE, синий — для N, однако в неизвестной существующей проводке назначение проводника следует подтвердить измерениями и схемой. Если проводники не промаркированы и схема неизвестна, идентификацию должен выполнять человек, умеющий безопасно проводить измерения.
Алюминий в старых линиях хрупок: не отгибайте многократно. При соединении алюминиевых и медных проводников используйте только соединительные устройства и технологию, прямо предназначенные для соответствующих материалов и сечений.
Установка механизма и рамки
- Вставьте механизм в подрозетник, выровняйте по горизонтали.
- Закрепите лапками или винтами к подрозетнику.
- Поставьте декоративную рамку и лицевую панель.
- Включите автомат.

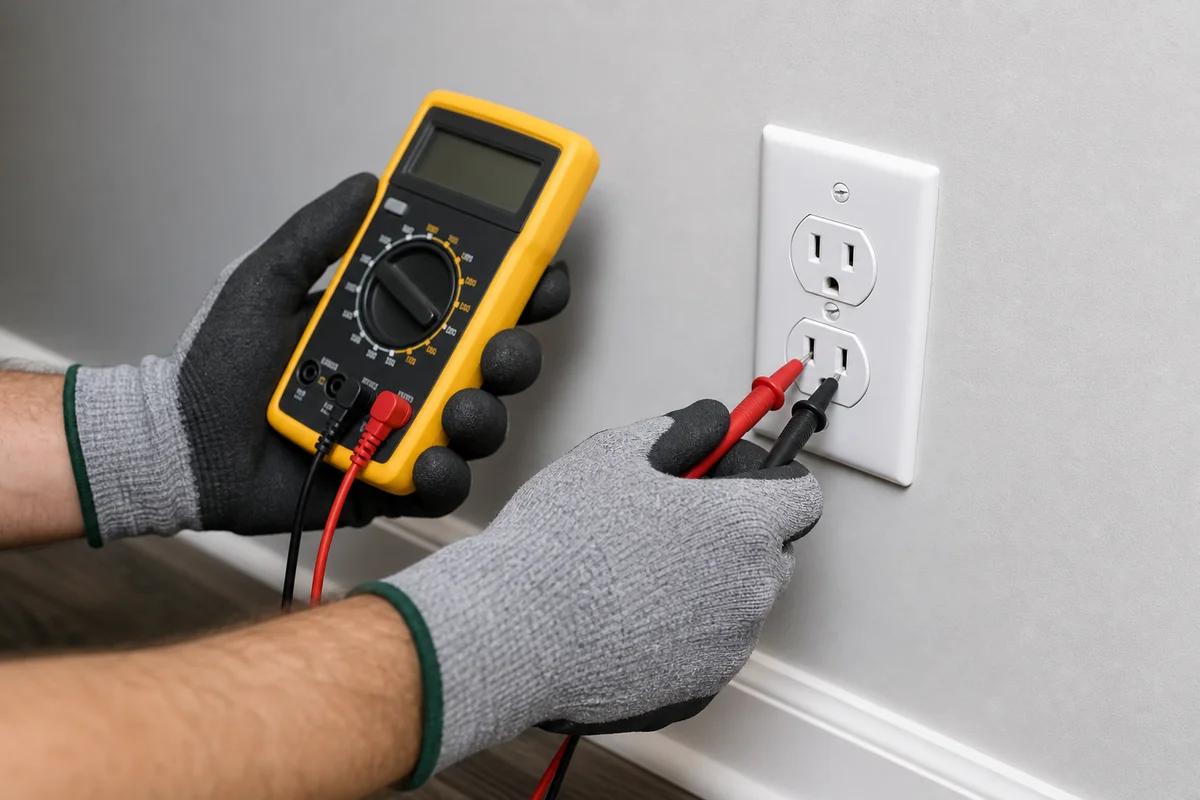

- После включения можно проверить отсутствие явных ошибок подключения: например, наличие напряжения между L и N, отсутствие напряжения между N и PE в исправной TN-системе. Проверка напряжений мультиметром позволяет выявить некоторые ошибки, но не подтверждает исправность защитного проводника и выполнение условий автоматического отключения. Для полноценной проверки применяются специальные измерения электроустановки.
Для ванной и других помещений с повышенным риском действуют дополнительные требования к расположению электрооборудования, степени защиты и дифференциальной защите (обычно УЗО 30 мА). Наличие PE в розетке не отменяет УЗО.
Частые ошибки при подключении
- оставить клемму PE пустой при розетке с заземляющим контактом;
- посадить PE на N-клемму;
- недостаточная или чрезмерная затяжка клемм;
- заземление на трубу отопления или другие посторонние проводники;
- разрыв PE через выключатель (защитный проводник не коммутируют);
- установка розетки и подключение нагрузки без проверки сечения, состояния и допустимой нагрузки старой линии.
Розетка для мощной техники
Для мощных стационарных приборов отдельную линию предусматривают в соответствии с их мощностью, способом подключения, проектом и требованиями производителя. Не подключайте мощную стационарную нагрузку через удлинитель, если такой способ не предусмотрен производителем прибора. Удлинитель должен соответствовать току нагрузки и иметь исправный защитный проводник там, где он требуется.
Розетка, вилка и проводка должны быть рассчитаны на ток подключаемой нагрузки. Наличие заземляющего контакта и розетки на 16 А не означает, что существующая линия рассчитана на любую нагрузку 16 А.
Если ставите блок из нескольких розеток, PE подключайте на каждую клемму надёжно — через предусмотренные клеммы или клеммники, обеспечивающие непрерывность защитного проводника.
Когда нужен электрик, а не «сам»
Вызывайте специалиста, если: нет понятной схемы щита; между PE и другими проводниками обнаруживаются неожиданные напряжения либо есть сомнения в исправности защитного проводника; УЗО постоянно срабатывает после подключения; нужно перейти с двухпроводной на трёхпроводную линию со штроблением; существующая система выполнена по старой схеме с совмещённым PEN и требуется переход к отдельным PE и N. Правильное подключение розетки с заземлением начинается с исправной системы в щите, а не с одного механизма на стене.
Краткий чек-лист
- линия обесточена перед работой, отсутствие напряжения проверено подходящим прибором;
- линия содержит исправный защитный PE-проводник, подключённый в соответствии со схемой электроустановки;
- L, N, PE на своих клеммах;
- клеммы затянуты по рекомендации производителя, оголённый проводник не выступает за пределы клемм;
- после включения выполнена базовая проверка на явные ошибки подключения;
- для ванной и других зон повышенного риска — соблюдены требования по размещению и УЗО.
Правильное подключение розетки — только часть электробезопасности: защита зависит также от исправности PE, параметров линии и защитных аппаратов в щите. Контакт PE должен быть таким же надёжным, как фаза и ноль.
